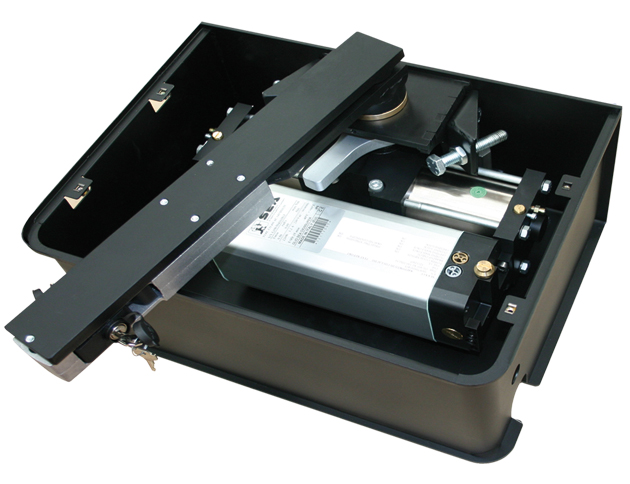

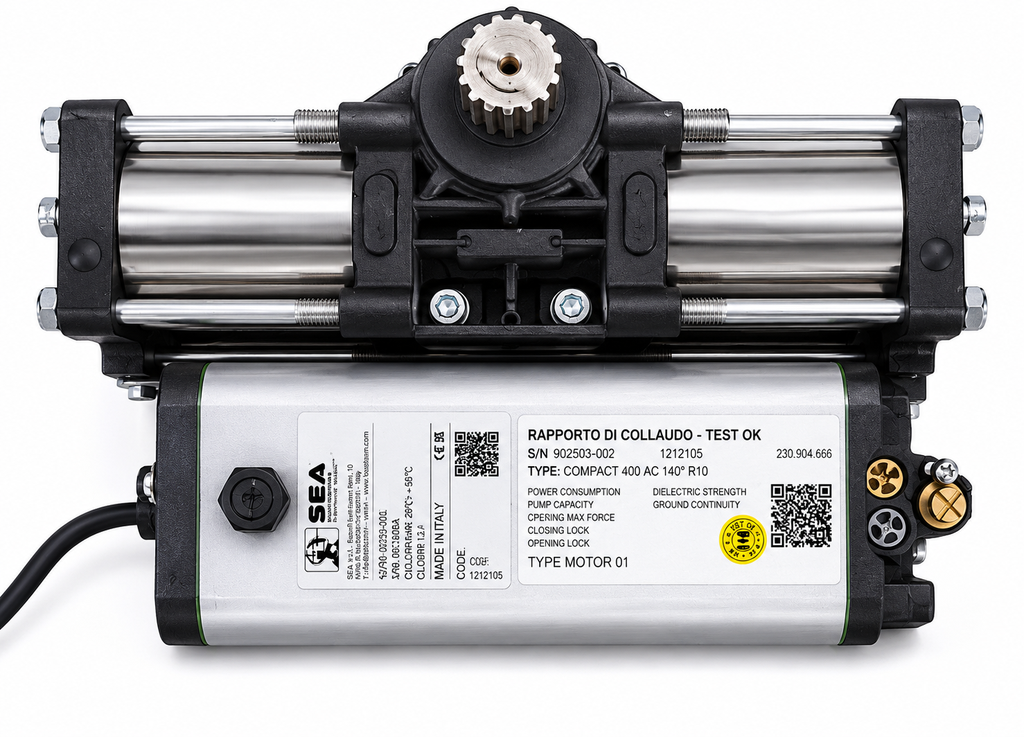

COMPACT 400 SB – 230V hydraulische ondergrondse draaipoortmotor tot 400 kg
Onzichtbare automatisering. Hydraulische kracht. Gebouwd voor jarenlang gebruik.
Professionele hydraulische ondergrondse motor voor de automatisering van draaipoorten. De Compact wordt volledig in de fundatiekast onder de poort geïntegreerd, waardoor de automatisering vrijwel onzichtbaar blijft. De Compact 400 SB beschikt over hydraulische vergrendeling en is geschikt voor poortvleugels tot 400 kg.
Het belangrijke verschil: AC versus SB
- Compact 400 AC = uitvoering met hydraulische vergrendeling.
- Compact 400 SB = uitvoering zonder hydraulische vergrendeling.
400kg
max. vleugelgewicht
Hydraulische
aandrijving
tot 4m lengte
vanaf 2m bijkomend slot of grendel
230V
SB
140°
openingshoek
IP67
stof- en waterbestendige motor

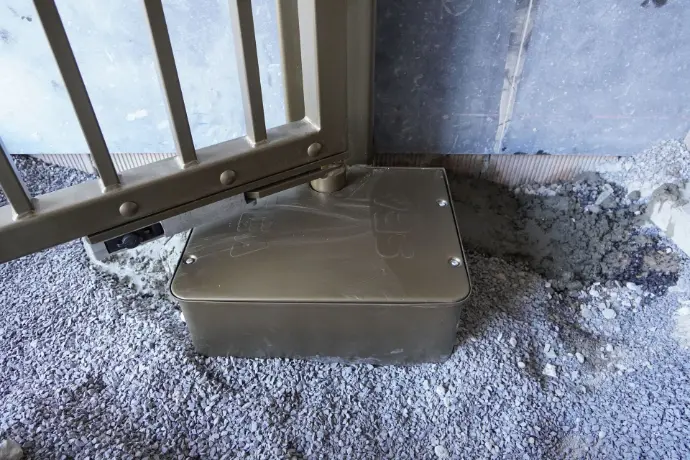

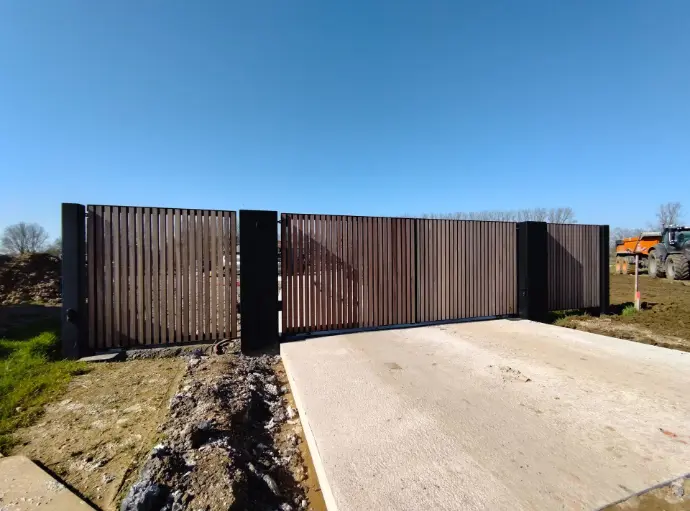

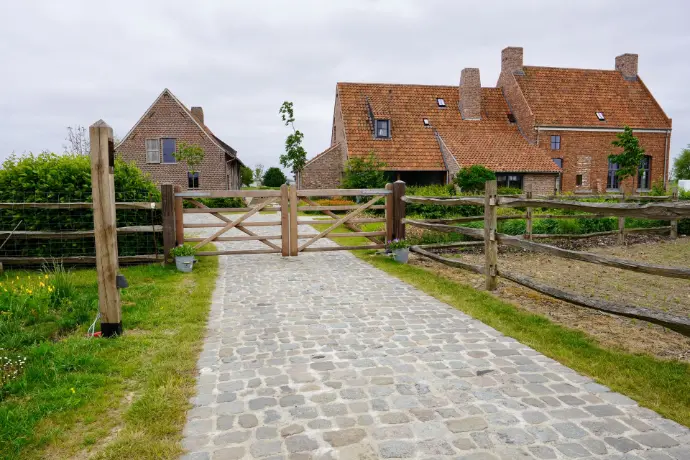

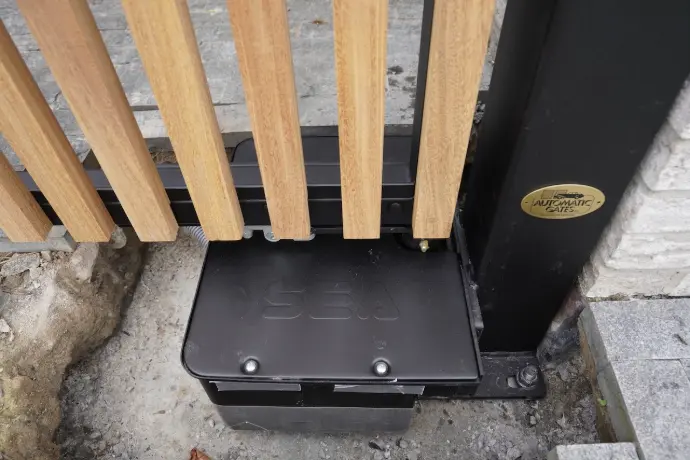

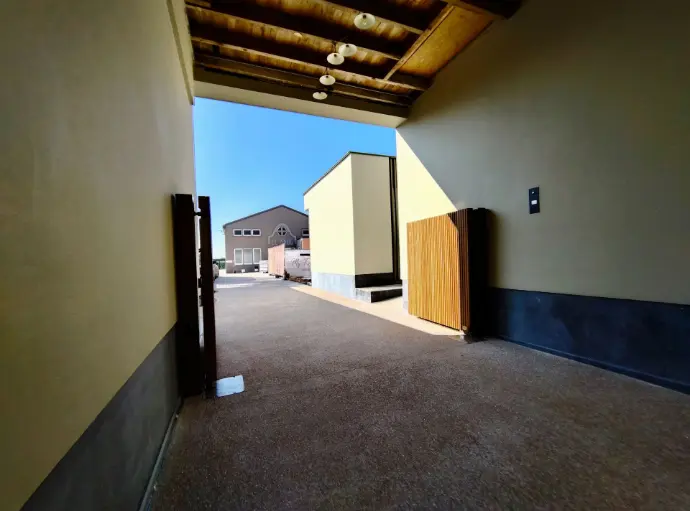

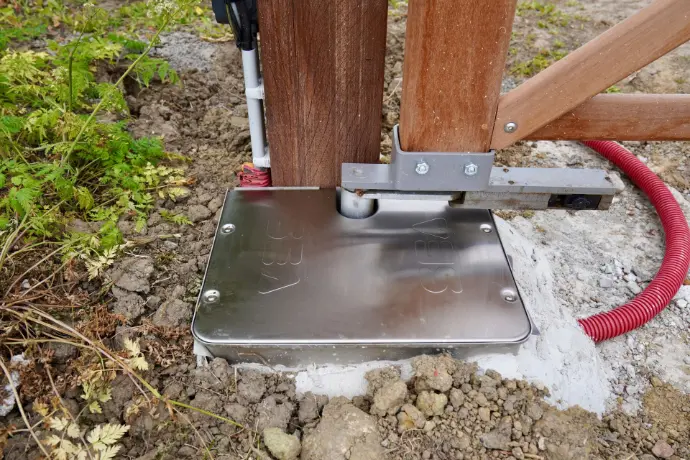

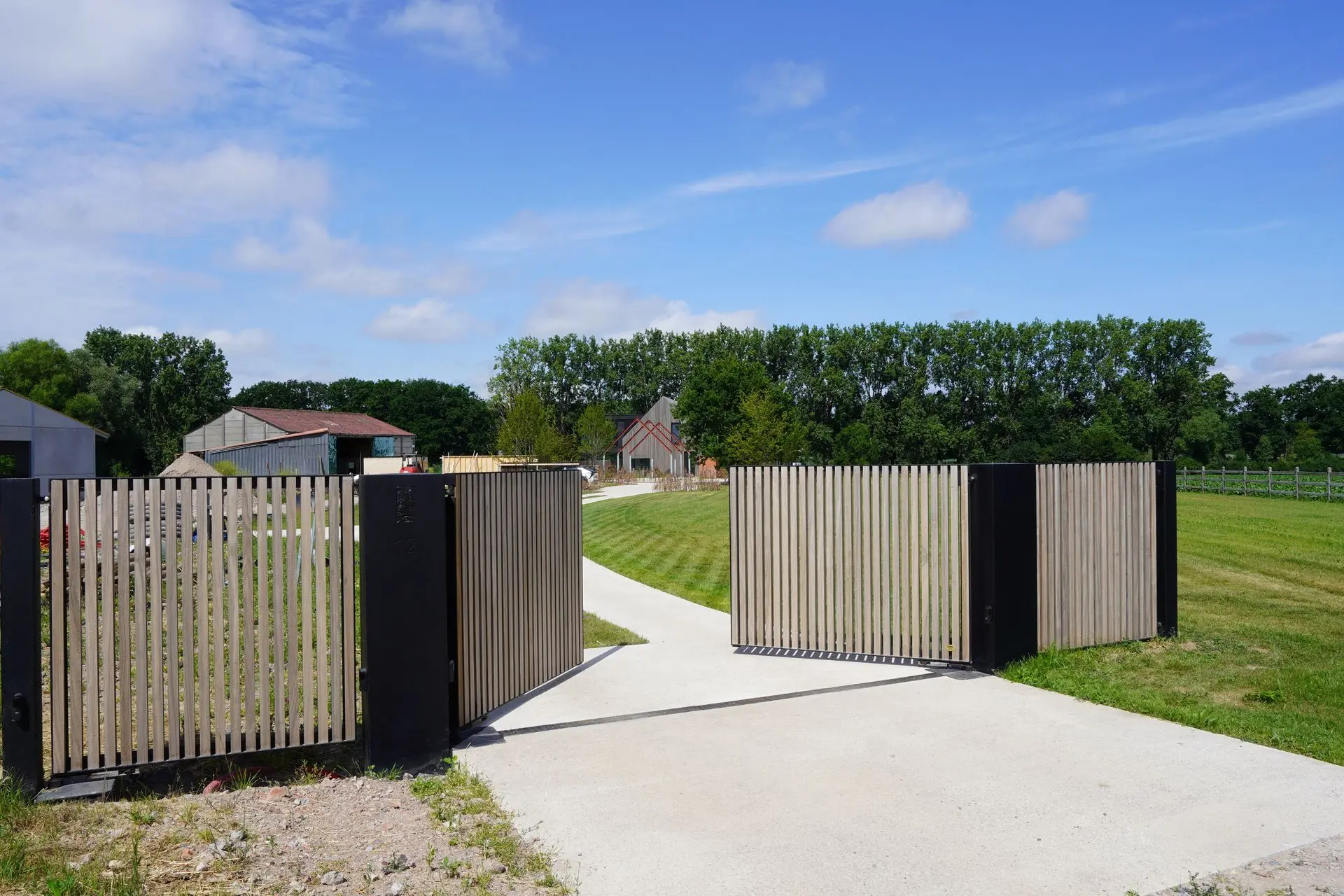

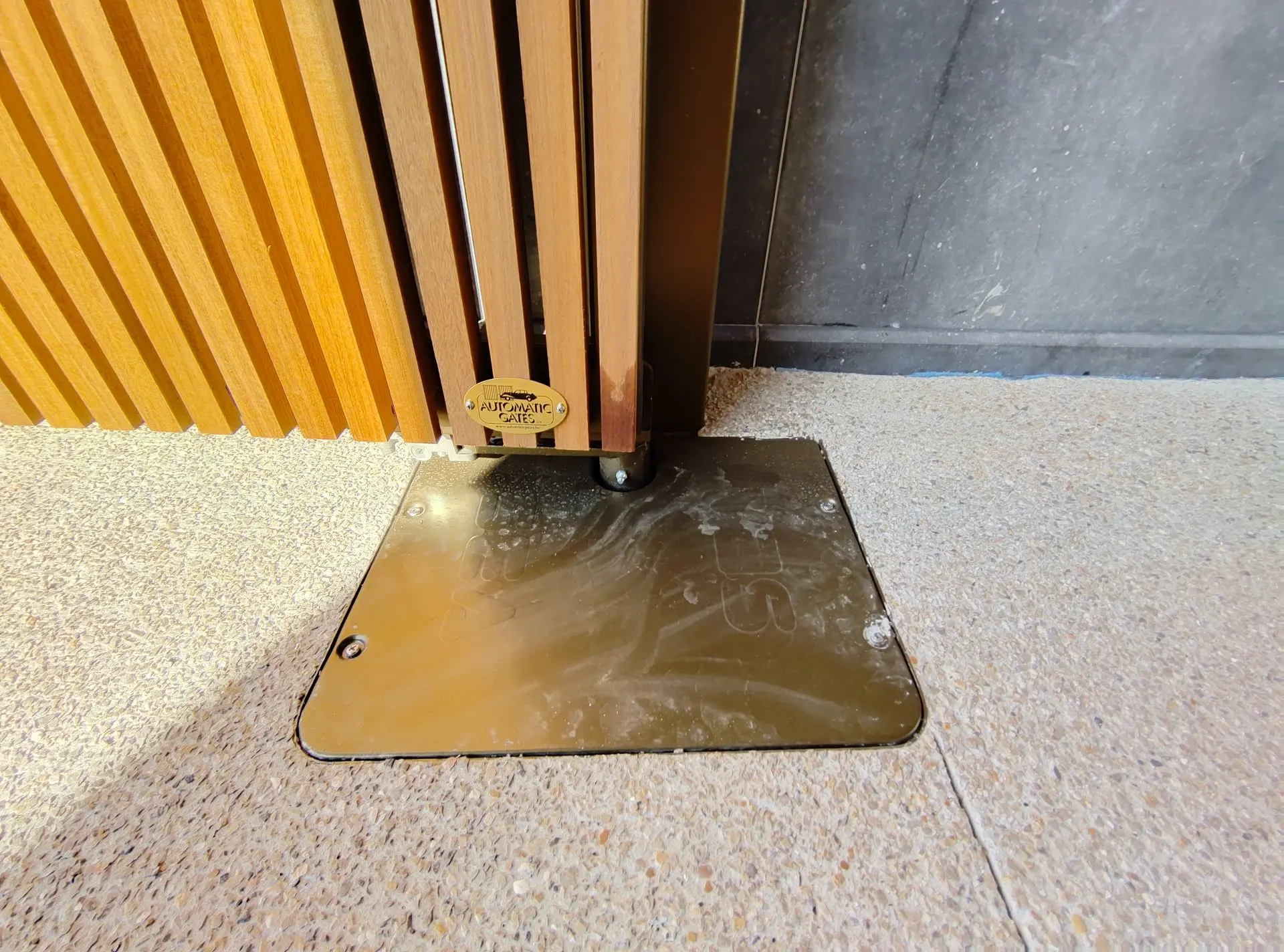

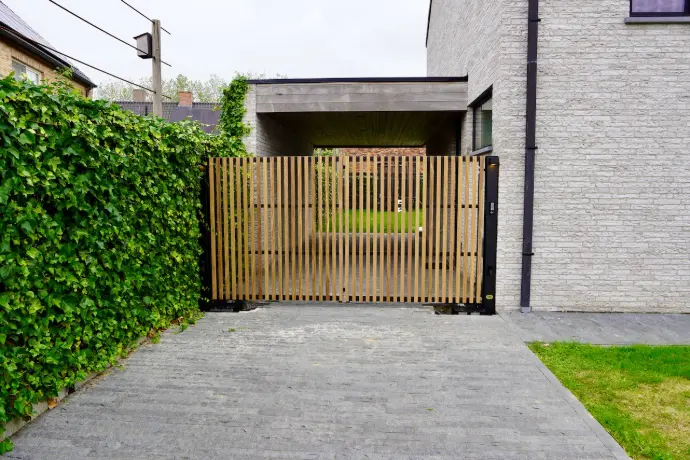

Compact in de praktijk
Maak je installatie compleet
Onzichtbare automatisering. Hydraulische kracht. Gebouwd voor jarenlang gebruik. Professionele hydraulische ondergrondse motor voor de automatisering van draaipoorten. De Compact wordt volledig in de fundatiekast onder de poort geïntegreerd, waardoor de automatisering vrijwel onzichtbaar blijft. De Compact 400 SB beschikt over hydraulische vergrendeling en is geschikt voor poortvleugels tot 400 kg.
Het belangrijke verschil: AC versus SB max. vleugelgewicht aandrijving vanaf 2m
bijkomend
slot of grendel SB openingshoek
stof- en waterbestendige motor
400kg
Hydraulische
tot 4m lengte
230V
140°
IP67
Compact in de praktijk
Maak je installatie compleet
| Onderdeel | Compact 400 SB |
|---|---|
| Technologie | Hydraulisch |
| Voeding | 230 V |
| Motorvermogen | 220 W |
| Max. vleugelgewicht | 400 kg |
| Max. vleugellengte | 4 m |
| Openingshoek | 140° |
| Beschermingsklasse | IP67 |
| Gewicht operator | 13 kg |
| Hoeksnelheid | 7°/sec |
| Max. koppel | 56 daNm |
| Hydraulische vergrendeling | Nee – SB uitvoering |
| Elektrisch slot | Aanbevolen bij vleugels > 2 m |
| Omgevingstemperatuur | -20 °C tot +55 °C |

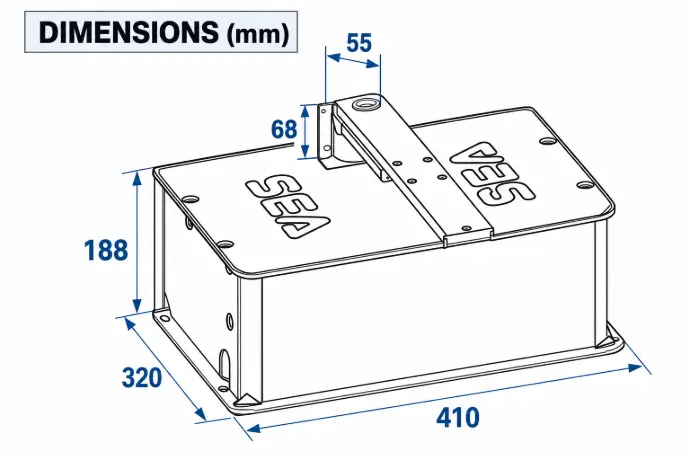

Afmetingen Compact 400
- Lengte: 410 mm
- Breedte: 320 mm
- Hoogte: 188 mm
- Afstand rotatie-as: 68 mm
- Afstand rotatie-as tot achterzijde: 55 mm

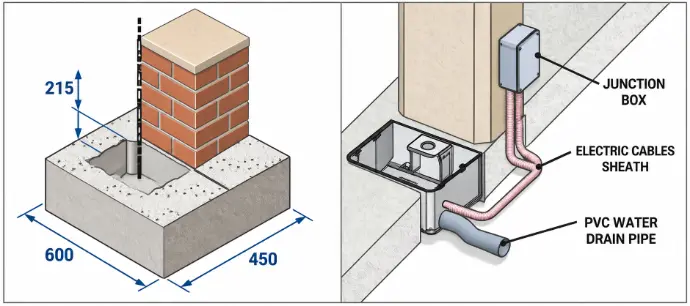

Voorbereiding fundatiekast
- Uitgraving: 600 × 450 × 215 mm
- Minimale afstand rotatie-as tot pilaar: 55 mm
- Waterafvoer: PVC ≥ Ø40 mm
- Kabeldoorvoer: flexibel ≥ Ø20 mm
