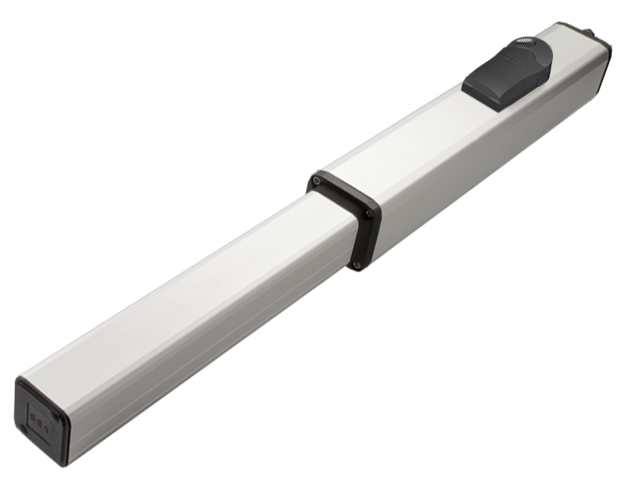

FULL TANK 270 AC – 230V hydraulische draaipoortmotor tot 6 m
De FULL TANK 270 AC is een krachtige hydraulische 230V draaipoortmotor voor grote en intensief gebruikte draaipoorten met vleugels tot 6 meter.
De motor heeft een slag van 270 mm en is ontworpen voor toepassingen waar kracht, betrouwbaarheid en een hoge gebruiksfrequentie belangrijk zijn. De AC-uitvoering beschikt over hydraulische vergrendeling bij zowel openen als sluiten.
1.000kg
max. vleugelgewicht
Hydraulische
aandrijving
tot 6m lengte
vanaf 1,8m bijkomend slot of grendel
230V
Voedingsspanning
110°
max. openingshoek
AC
vergrendeling openen + sluiten
FULL TANK is verkrijgbaar met verschillende hydraulische blokkeringen:
Uitvoering | Hydraulische blokkering |
|---|---|
| AC ✓ | Bij openen én sluiten |
| SB | Geen hydraulische blokkering |
| SC | Alleen bij sluiten |
| SA | Alleen bij openen |

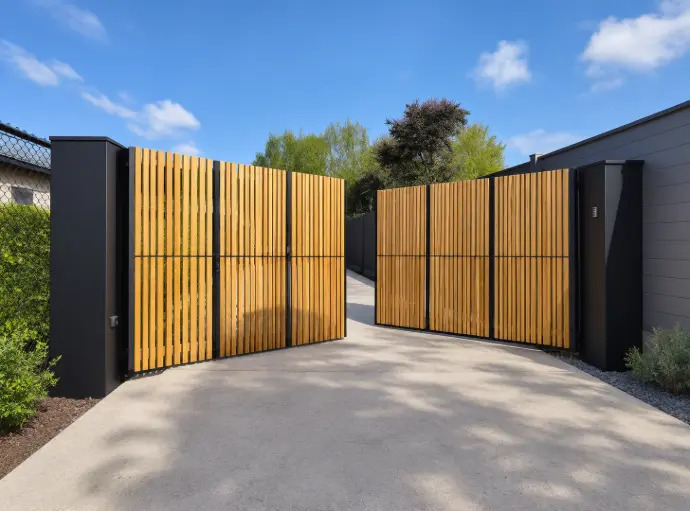

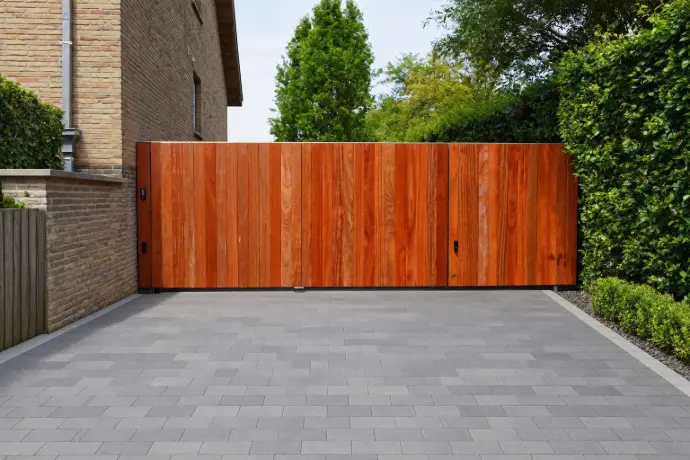

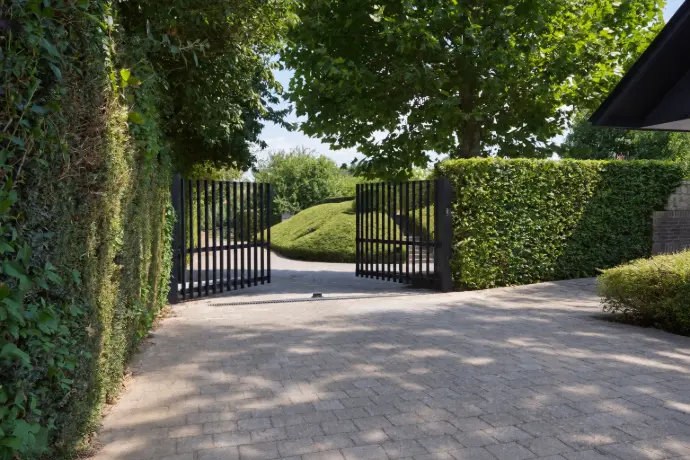

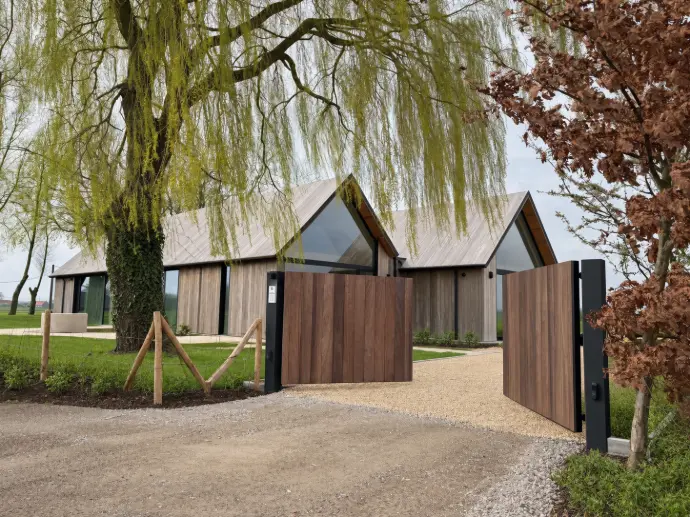

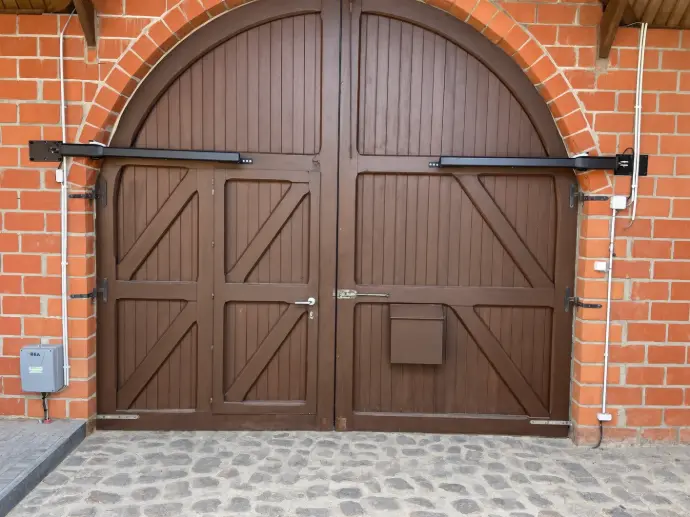

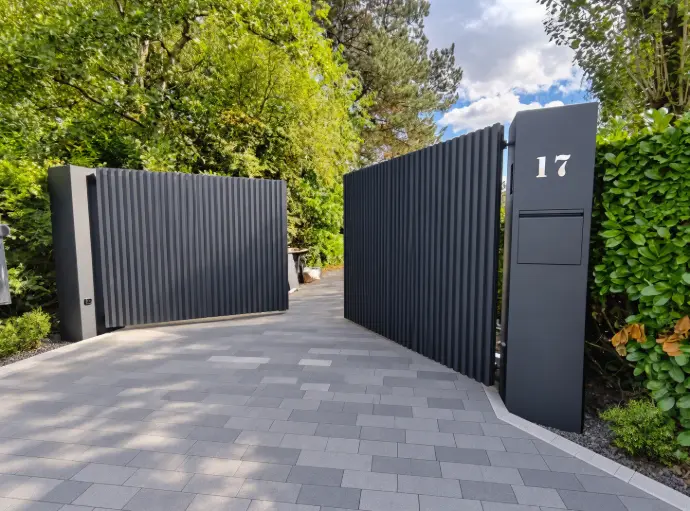

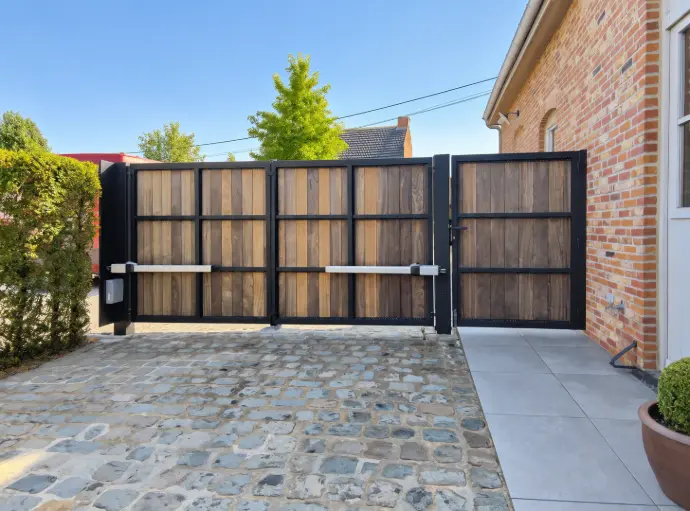

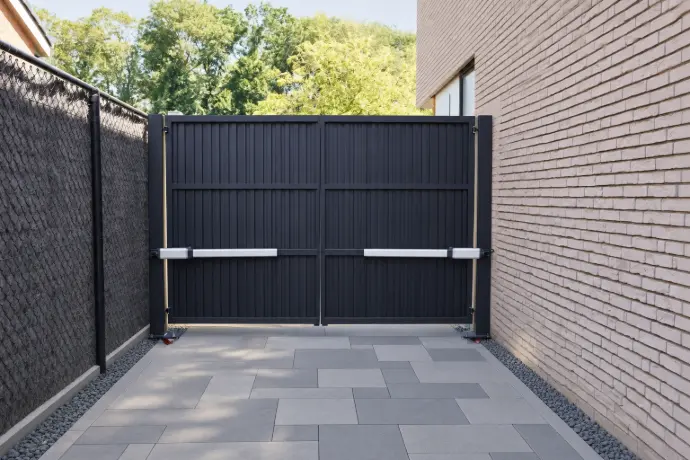

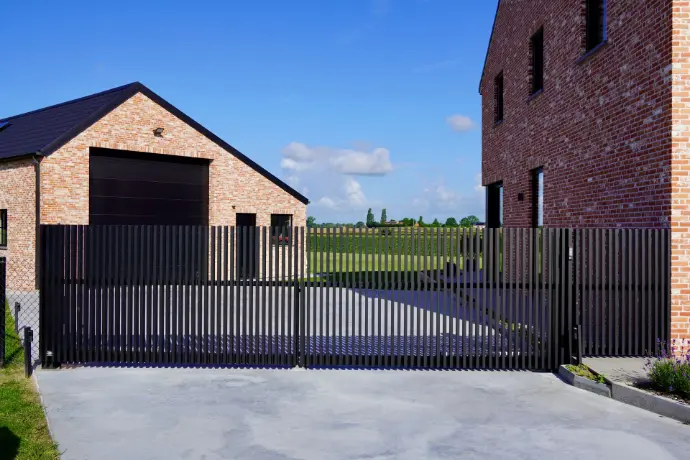

Mini Tank en Half Tank in de praktijk
Optionele montagestukken
De FULL TANK 270 AC is een krachtige hydraulische 230V draaipoortmotor voor grote en intensief gebruikte draaipoorten met vleugels tot 6 meter. De motor heeft een slag van 270 mm en is ontworpen voor toepassingen waar kracht, betrouwbaarheid en een hoge gebruiksfrequentie belangrijk zijn. De AC-uitvoering beschikt over hydraulische vergrendeling bij zowel openen als sluiten.
max. vleugelgewicht aandrijving vanaf 1,8m
bijkomend
slot of grendel Voedingsspanning
max. openingshoek
vergrendeling openen + sluiten
Uitvoering Hydraulische blokkering
1.000kg
Hydraulische
tot 6m lengte
230V
110°
AC
FULL TANK is verkrijgbaar met verschillende hydraulische blokkeringen:
AC
✓
Bij openen én sluiten SB Geen hydraulische blokkering SC Alleen bij sluiten SA Alleen bij openen Mini Tank en Half Tank in de praktijk
Optionele montagestukken
Technische specificaties – FULL TANK 270 230V
Technische eigenschap | Waarde |
|---|---|
| Voeding | 230 Vac (±5%) – 50/60 Hz |
| Opgenomen vermogen | 220 W |
| Stroomopname | 1 A |
| Slaglengte | 270 mm |
| Snelheid zuigerstang | 1 cm/s |
| Cycli per uur* | 70 |
| Maximale werkdruk | 40 bar |
| Bedrijfstemperatuur | -20 °C tot +55 °C |
| Thermische beveiliging | 130 °C |
| Maximale duwkracht | 640 daN |
| Condensator | 12,5 µF |
| Gewicht motor | 12,8 kg |
| Beschermingsgraad | IP55 |
| Maximale vleugellengte | 6 m |
| Openingshoek | 90°–125° |
| Uitvoering | AC |
| Hydraulische blokkering | Bij openen en sluiten |

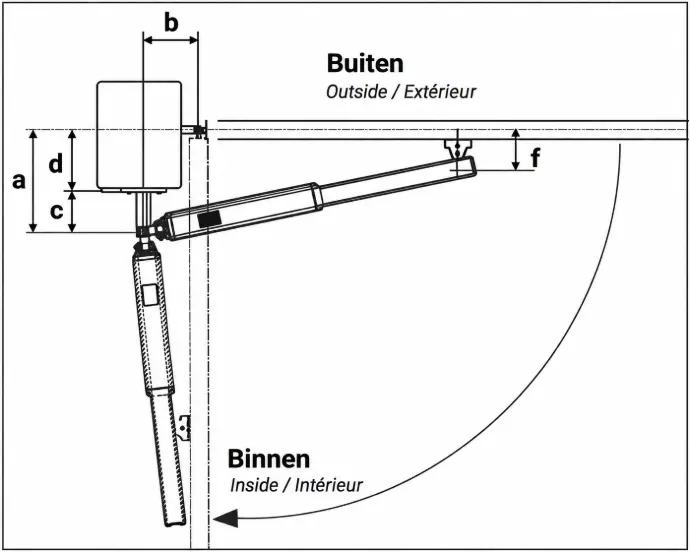

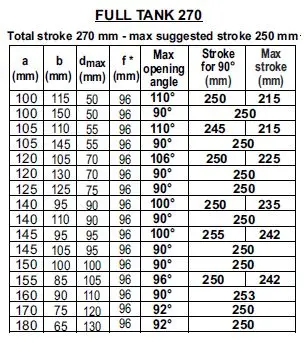

Montagepositie
Montage naar binnen draaiende poort
De maat ‘f’ is berekend voor een poortvleugel met een dikte van 40 mm.
Om een openingshoek van 110° te verkrijgen bij d > 55 mm, moet een uitsparing in de poort worden gemaakt.
Om een openingshoek van 125° te verkrijgen bij d > 55 mm, moet een uitsparing in de poort worden gemaakt.
