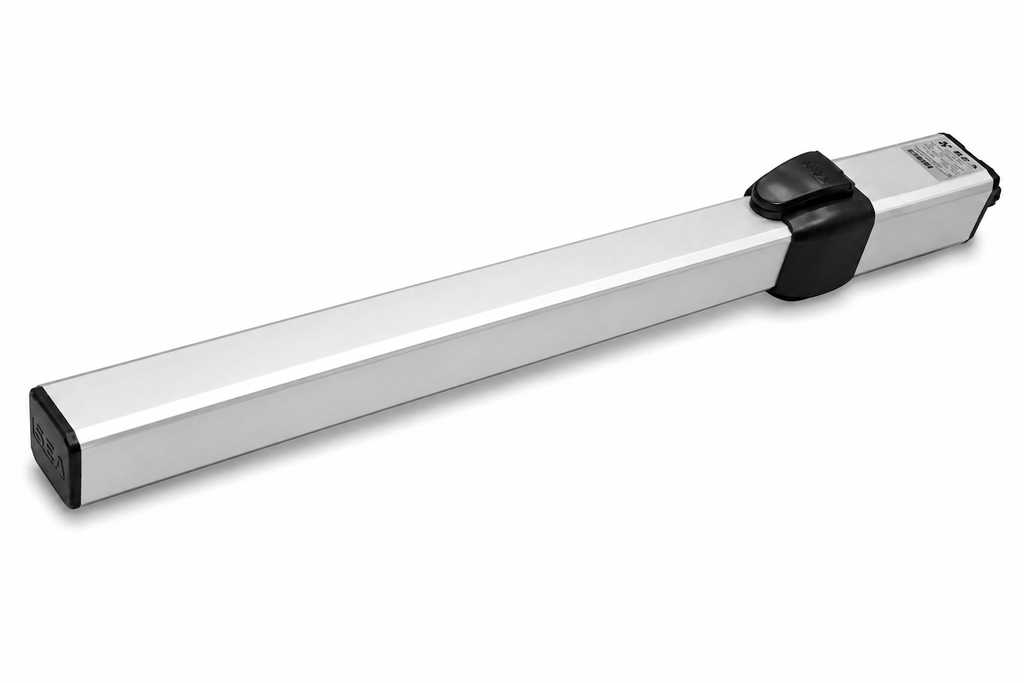

HALF TANK 390 AC – 230V hydraulische draaipoortmotor tot 7 m
HALF TANK 390 AC is een krachtige hydraulische 230V draaipoortmotor voor grote en intensief gebruikte draaipoorten met vleugels tot 7 meter.
De langere slag van 390 mm maakt deze uitvoering geschikt voor grotere poortvleugels en montages waarbij meer slaglengte vereist is. De AC-uitvoering beschikt over hydraulische vergrendeling bij zowel openen als sluiten. De kracht kan via de bypassventielen afzonderlijk worden ingesteld.
700kg
max. vleugelgewicht
Hydraulische
aandrijving
tot 7m lengte
vanaf 2m bijkomend slot of grendel
230V
AC
110°
max. openingshoek
AC
vergrendeling openen + sluiten
HALF TANK is verkrijgbaar met verschillende hydraulische blokkering:
Uitvoering | Hydraulische blokkering |
|---|---|
| AC ✓ | Bij openen én sluiten |
| SB | Geen hydraulische blokkering |
| SC | Alleen bij sluiten |
| SA | Alleen bij openen |
Mini Tank en Half Tank in de praktijk
Optionele montagestukken
HALF TANK 390 AC is een krachtige hydraulische 230V draaipoortmotor voor grote en intensief gebruikte draaipoorten met vleugels tot 7 meter. De langere slag van 390 mm maakt deze uitvoering geschikt voor grotere poortvleugels en montages waarbij meer slaglengte vereist is. De AC-uitvoering beschikt over hydraulische vergrendeling bij zowel openen als sluiten. De kracht kan via de bypassventielen afzonderlijk worden ingesteld. max. vleugelgewicht aandrijving vanaf 2m
bijkomend
slot of grendel AC
max. openingshoek
vergrendeling openen + sluiten
Uitvoering Hydraulische blokkering
700kg
Hydraulische
tot 7m lengte
230V
110°
AC
HALF TANK is verkrijgbaar met verschillende hydraulische blokkering:
AC
✓
Bij openen én sluiten SB Geen hydraulische blokkering SC Alleen bij sluiten SA Alleen bij openen Mini Tank en Half Tank in de praktijk
Optionele montagestukken
Technische specificaties – HALF TANK 390 230V
| Technische eigenschap | HALF TANK 390 – 230V |
|---|
| Voeding | 230 Vac (±5%) – 50/60 Hz |
| Opgenomen vermogen | 220 W |
| Stroomopname | 1 A |

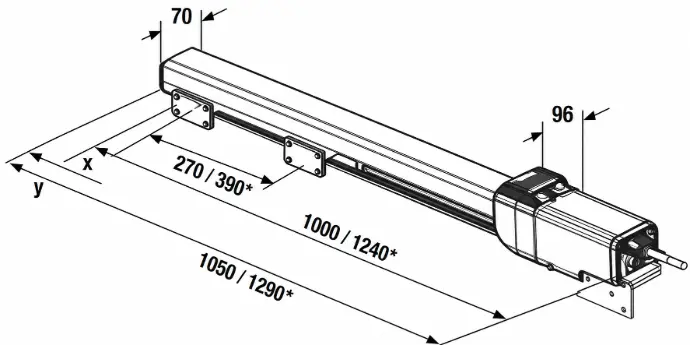

| Slaglengte | 390 mm |
| Snelheid zuigerstang | 1,5 cm/s |
| Cycli per uur* | 55 |
| Maximale werkdruk | 30 bar |
| Bedrijfstemperatuur | -40 °C tot +60 °C |
| Thermische beveiliging | 130 °C |
| Maximale duwkracht | 640 daN |
| Condensator | 12,5 µF |
| Gewicht motor | 13,6 kg |
| Beschermingsgraad | IP55 |
| Maximale vleugellengte | 7 m |
| Openingshoek | 90°–125° |

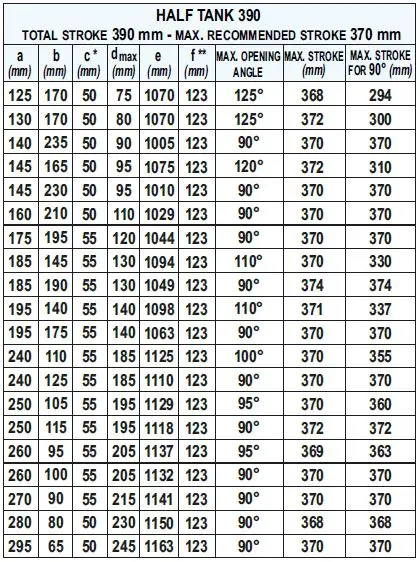

Montagepositie
Bepaal vóór montage de correcte positie van de bevestigingspunten ten opzichte van het draaipunt van de poort. De montagematen bepalen de geometrie, openingshoek en correcte werking van de aandrijving
* Afhankelijk van de montagepositie en de gewenste openingshoek.
** Maat f is afhankelijk van de dikte van de poortvleugel.
SEA ACADEMY
Technische opleidingen – Half Tank 270/390
Praktische instructievideo's voor de Half Tank 270/390, stap voor stap uitgelegd. Van unboxing en aansluiting tot programmatie en technische instellingen.
Half Tank 270 – Montage Ontgrendeling
Hoe sluit je SEA Mini Tank, Half Tank en Full Tank op Gate 2 DG basis training?
SEA Half Tank 270 Unboxing I Wat zit er in de doos?
Technische specificaties – HALF TANK 390 230V
| Technische eigenschap | HALF TANK 390 – 230V |
|---|
| Voeding | 230 Vac (±5%) – 50/60 Hz |
| Opgenomen vermogen | 220 W |
| Stroomopname | 1 A |
| Slaglengte | 390 mm |
| Snelheid zuigerstang | 1,5 cm/s |
| Cycli per uur* | 55 |
| Maximale werkdruk | 30 bar |
| Bedrijfstemperatuur | -40 °C tot +60 °C |
| Thermische beveiliging | 130 °C |
| Maximale duwkracht | 640 daN |
| Condensator | 12,5 µF |
| Gewicht motor | 13,6 kg |
| Beschermingsgraad | IP55 |
| Maximale vleugellengte | 7 m |
| Openingshoek | 90°–125° |
Montagepositie
Bepaal vóór montage de correcte positie van de bevestigingspunten ten opzichte van het draaipunt van de poort. De montagematen bepalen de geometrie, openingshoek en correcte werking van de aandrijving
* Afhankelijk van de montagepositie en de gewenste openingshoek.
** Maat f is afhankelijk van de dikte van de poortvleugel.
