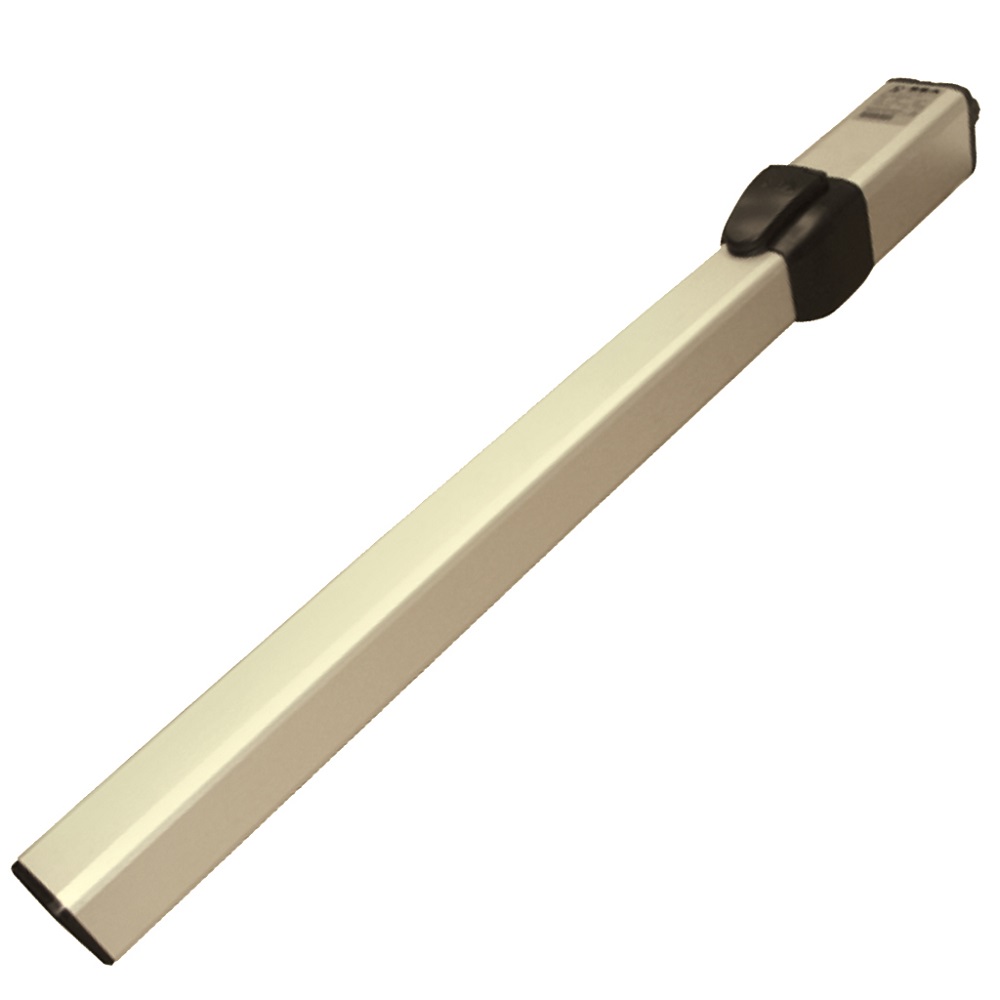

HALF TANK 270 AC – 230V hydraulische draaipoortmotor tot 6 m
De SEA Half Tank 270 AC is een krachtige hydraulische draaipoortmotor voor residentiële, collectieve en intensievere toepassingen.
Met een slaglengte van 270 mm is deze uitvoering geschikt voor draaipoorten met vleugels tot 6 meter, afhankelijk van de poortconstructie en toepassing.
De AC-uitvoering beschikt over hydraulische vergrendeling bij zowel openen als sluiten. De geïntegreerde by-passventielen maken een afzonderlijke regeling van de kracht mogelijk.
Geschikt voor onder andere: residentiële draaipoorten, appartementsgebouwen en collectieve toegangen, intensiever gebruikte draaipoorten en grote poortvleugels tot 6 meter.
700kg
max. vleugelgewicht
Hydraulische
aandrijving
tot 6m lengte
vanaf 2m bijkomend slot of grendel
230V
Voedingsspanning
110°
max. openingshoek
AC
vergrendeling openen + sluiten
HALF TANK is verkrijgbaar met verschillende hydraulische blokkeringen:
Uitvoering | Hydraulische blokkering |
|---|---|
| AC ✓ | Bij openen én sluiten |
| SB | Geen hydraulische blokkering |
| SC | Alleen bij sluiten |
| SA | Alleen bij openen |
Mini Tank en Half Tank in de praktijk
Optionele montagestukken
De SEA Half Tank 270 AC is een krachtige hydraulische draaipoortmotor voor residentiële, collectieve en intensievere toepassingen. Met een slaglengte van 270 mm is deze uitvoering geschikt voor draaipoorten met vleugels tot 6 meter, afhankelijk van de poortconstructie en toepassing. De AC-uitvoering beschikt over hydraulische vergrendeling bij zowel openen als sluiten. De geïntegreerde by-passventielen maken een afzonderlijke regeling van de kracht mogelijk. Geschikt voor onder andere: residentiële draaipoorten, appartementsgebouwen en collectieve toegangen, intensiever gebruikte draaipoorten en grote poortvleugels tot 6 meter. max. vleugelgewicht aandrijving vanaf 2m
bijkomend
slot of grendel
Voedingsspanning
max. openingshoek
vergrendeling openen + sluiten
Uitvoering Hydraulische blokkering
700kg
Hydraulische
tot 6m lengte
230V
110°
AC
HALF TANK is verkrijgbaar met verschillende hydraulische blokkeringen:
AC
✓
Bij openen én sluiten SB Geen hydraulische blokkering SC Alleen bij sluiten SA Alleen bij openen Mini Tank en Half Tank in de praktijk
Optionele montagestukken

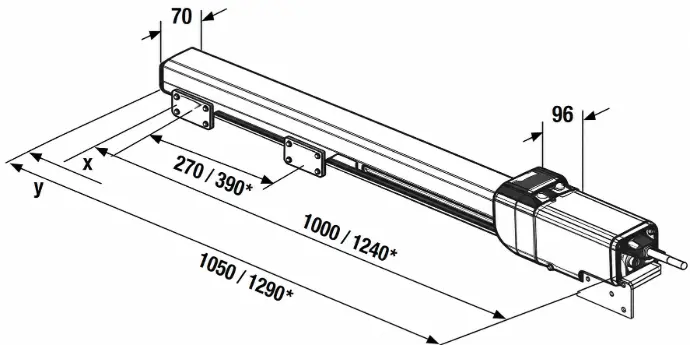

Technische specificaties – HALF TANK 270 230V
Technische eigenschap | Waarde |
|---|---|
| Voeding | 230 Vac (±5%) – 50/60 Hz |
| Opgenomen vermogen | 220 W |
| Stroomopname | 1 A |
| Slaglengte | 270 mm |
| Snelheid zuigerstang | 1 cm/s |
| Cycli per uur* | 55 |
| Maximale werkdruk | 40 bar |
| Bedrijfstemperatuur | -40 °C tot +60 °C |
| Thermische beveiliging | 130 °C |
| Maximale duwkracht | 640 daN |
| Condensator | 12,5 µF |
| Gewicht motor | 11,4 kg |
| Beschermingsgraad | IP55 |
| Maximale vleugellengte | 6 m |
| Openingshoek | 90° – 125° |

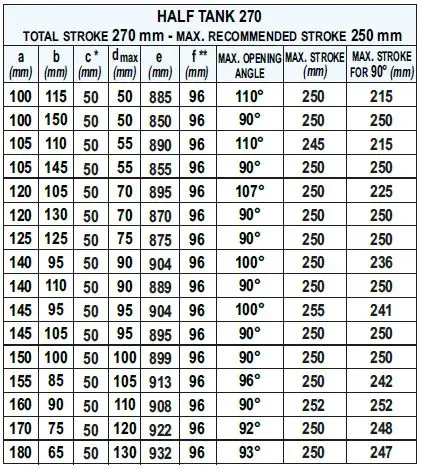

Montagepositie
Bepaal vóór montage de correcte positie van de bevestigingspunten ten opzichte van het draaipunt van de poort. De montagematen bepalen de geometrie, openingshoek en correcte werking van de aandrijving.
* Afhankelijk van de montagepositie en de gewenste openingshoek.
** Maat f is afhankelijk van de dikte van de poortvleugel.
SEA ACADEMY
Technische opleidingen – Half Tank 270
Praktische instructievideo's voor de Half Tank 270, stap voor stap uitgelegd. Van unboxing en aansluiting tot programmatie en technische instellingen.
Half Tank 270 – Montage Ontgrendeling
Hoe sluit je SEA Mini Tank, Half Tank en Full Tank op Gate 2 DG basis training?
SEA Half Tank 270 Unboxing I Wat zit er in de doos?
Technische specificaties – HALF TANK 270 230V
Technische eigenschap | Waarde |
|---|---|
| Voeding | 230 Vac (±5%) – 50/60 Hz |
| Opgenomen vermogen | 220 W |
| Stroomopname | 1 A |
| Slaglengte | 270 mm |
| Snelheid zuigerstang | 1 cm/s |
| Cycli per uur* | 55 |
| Maximale werkdruk | 40 bar |
| Bedrijfstemperatuur | -40 °C tot +60 °C |
| Thermische beveiliging | 130 °C |
| Maximale duwkracht | 640 daN |
| Condensator | 12,5 µF |
| Gewicht motor | 11,4 kg |
| Beschermingsgraad | IP55 |
| Maximale vleugellengte | 6 m |
| Openingshoek | 90° – 125° |
Montagepositie
Bepaal vóór montage de correcte positie van de bevestigingspunten ten opzichte van het draaipunt van de poort. De montagematen bepalen de geometrie, openingshoek en correcte werking van de aandrijving.
* Afhankelijk van de montagepositie en de gewenste openingshoek.
** Maat f is afhankelijk van de dikte van de poortvleugel.
