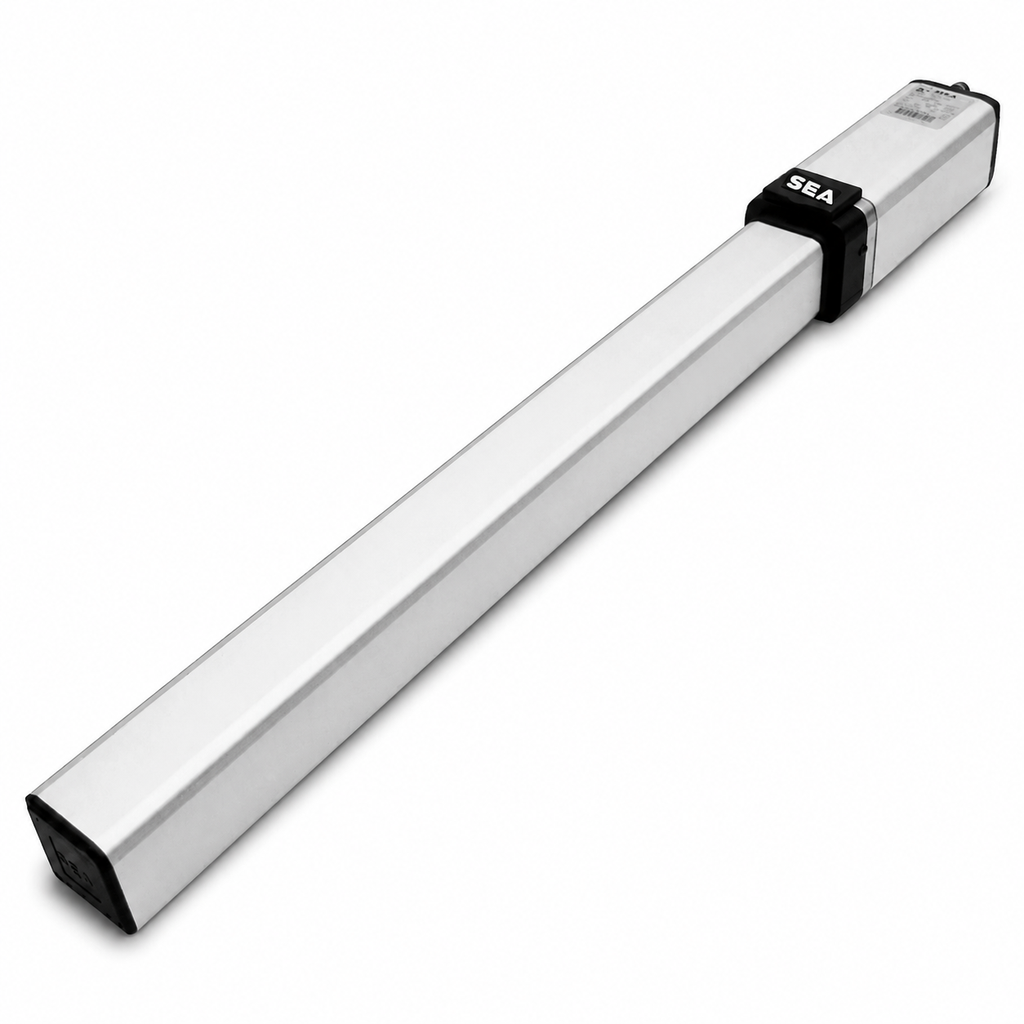

MINI TANK AC - 230V hydraulische draaipoortmotor tot 3 m
Compacte hydraulische kracht voor draaipoorten tot 3 meter
De MINI TANK AC is een hydraulische lineaire draaipoortmotor voor residentiële en licht professionele toepassingen. Dankzij zijn compacte constructie is hij geschikt voor uiteenlopende draaipoorten waarbij betrouwbaarheid, kracht en een duurzame hydraulische aandrijving centraal staan.
De AC-uitvoering beschikt over hydraulische vergrendeling bij zowel openen als sluiten.
Toepassingen
De SEA Mini Tank is uitermate geschikt voor:
- automatische tuinschuifpoorten
- residentiële vleugelpoorten
- lichte commerciële ingangen
400kg
max. vleugelgewicht
Hydraulische
aandrijving
tot 3m lengte
vanaf 1,8m bijkomend slot of grendel
230V
AC
120°
max. openingshoek
AC
vergrendeling openen + sluiten
MINI TANK is verkrijgbaar met verschillende hydraulische vergrendelingen:
Uitvoering | Hydraulische vergrendeling |
|---|---|
| AC ✓ | Bij openen én sluiten |
| SB | Geen hydraulische vergrendeling |
| SC | Alleen bij sluiten |
| SA | Alleen bij openen |
De MINI TANK AC is een hydraulische lineaire draaipoortmotor voor residentiële en licht professionele toepassingen. Dankzij zijn compacte constructie is hij geschikt voor uiteenlopende draaipoorten waarbij betrouwbaarheid, kracht en een duurzame hydraulische aandrijving centraal staan. De AC-uitvoering beschikt over hydraulische vergrendeling bij zowel openen als sluiten. Toepassingen De SEA Mini Tank is uitermate geschikt voor: max. vleugelgewicht aandrijving vanaf 1,8m
bijkomend
slot of grendel AC
max. openingshoek
vergrendeling openen + sluiten
Uitvoering Hydraulische vergrendeling
Compacte hydraulische kracht voor draaipoorten tot 3 meter
400kg
Hydraulische
tot 3m lengte
230V
120°
AC
MINI TANK is verkrijgbaar met verschillende hydraulische vergrendelingen:
AC
✓
Bij openen én sluiten SB Geen hydraulische vergrendeling SC Alleen bij sluiten SA Alleen bij openen
Technische gegevens – MINI TANK AC 230V
Technische gegevens | Waarde |
|---|---|
| Voeding | 230 Vac (±5%) – 50/60 Hz |
| Opgenomen vermogen | 180 W |
| Stroomopname | 1 A |
| Slaglengte | 270 mm |
| Snelheid zuigerstang | 1,5 cm/s |
| Cycli per uur* | 40 |
| Maximale werkdruk | 30 bar |
| Bedrijfstemperatuur | -40 °C tot +60 °C |
| Thermische beveiliging | 130 °C |
| Maximale duwkracht | 300 daN |
| Condensator | 6,3 µF |
| Gewicht motor | 10 kg |
| Beschermingsgraad | IP55 |
| Maximale vleugellengte | 3 m |
| Openingshoek | 90° – 110° |

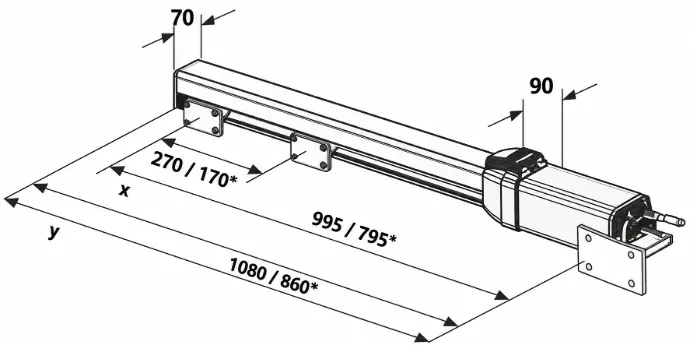

Let op bij de maatvoering
- Uitvoering met vergrendeling bij sluiten: tel 25 mm op bij maat X en Y.
- Uitvoering met vergrendeling bij openen én sluiten: tel 50 mm op bij maat X en Y.
-
Bij toepassing van de MINI TANK op voetgangerspoorten bedraagt de maximale openingshoek 95°.
* Afhankelijk van de montagepositie en de gewenste openingshoek.

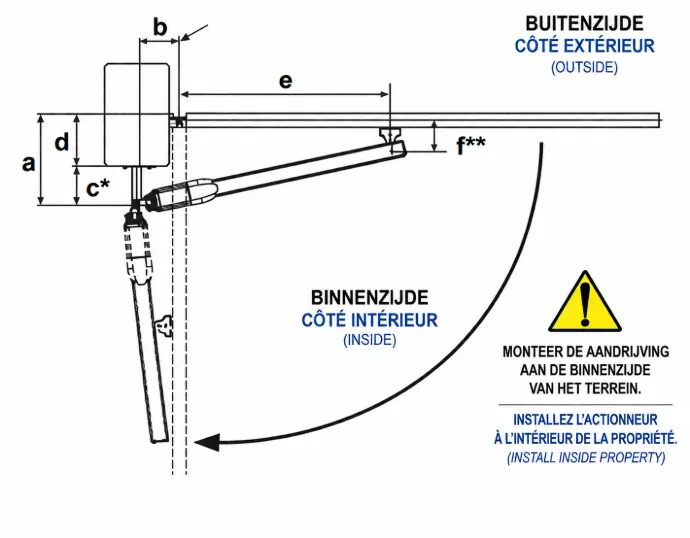

** Maat f is afhankelijk van de dikte van de poortvleugel.
