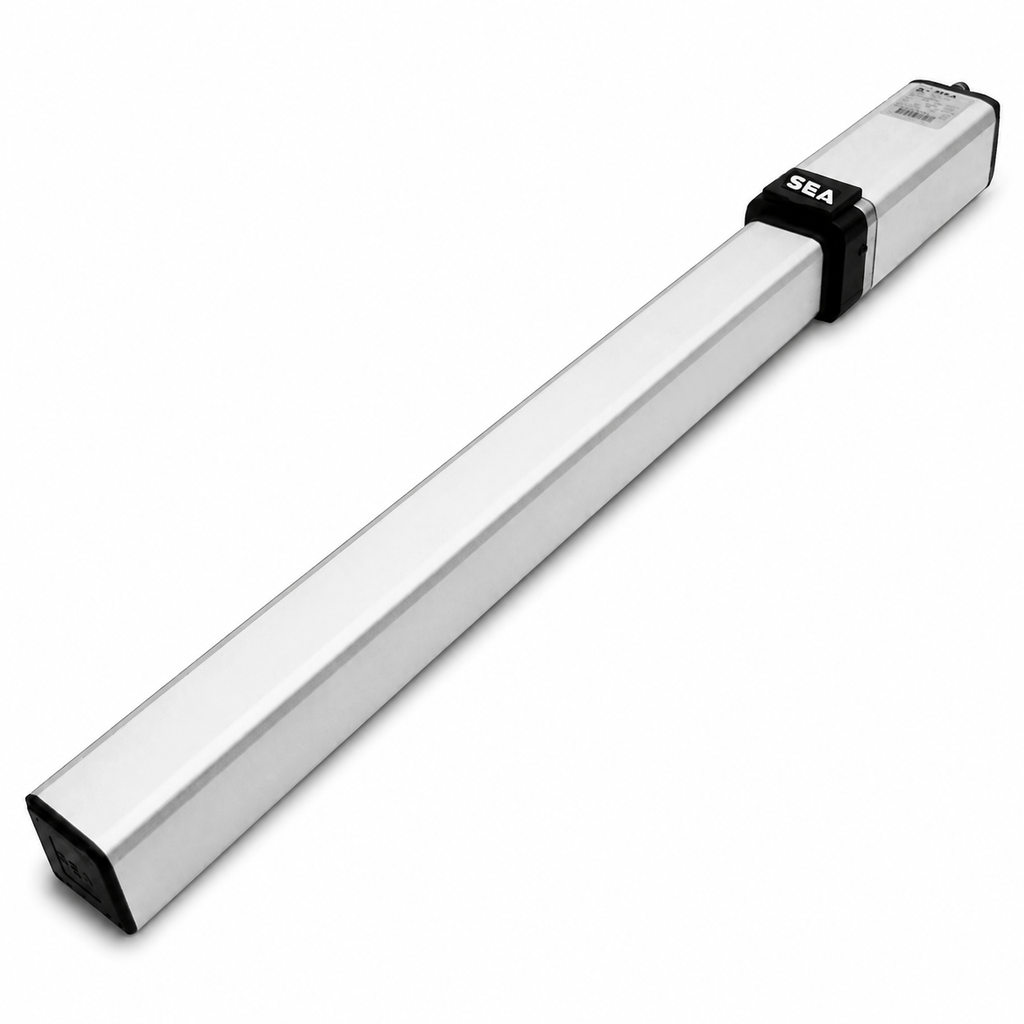

MINI TANK AC TOP - 230V hydraulische draaipoortmotor tot 3 m
Hydraulische Draaihekopener
Het verschil tussen Mini Tank AC en Mini Tank AC Top is, Top versie wordt geleverd met:
- unibolt - ronde scharnier
MINI TANK AC TOP is een hydraulische lineaire draaipoortmotor voor residentiële en licht professionele toepassingen. Dankzij zijn compacte constructie is hij geschikt voor uiteenlopende draaipoorten waarbij betrouwbaarheid, kracht en een duurzame hydraulische aandrijving centraal staan.
De AC-uitvoering beschikt over hydraulische vergrendeling bij zowel openen als sluiten.
Toepassingen
De SEA Mini Tank is geschikt voor:
- automatische draaipoorten
- residentiële vleugelpoorten
- lichte professionele en commerciële ingangen
400kg
max. vleugelgewicht
Hydraulische
aandrijving
tot 3m lengte
vanaf 2m bijkomend slot of grendel
230V
Voedingsspanning
110°
max. openingshoek
AC
vergrendeling openen + sluiten
MINI TANK is verkrijgbaar met verschillende hydraulische vergrendelingen:
Uitvoering | Hydraulische vergrendeling |
|---|---|
| AC ✓ | Bij openen én sluiten |
| SB | Geen hydraulische vergrendeling |
| SC | Alleen bij sluiten |
| SA | Alleen bij openen |
Mini Tank en Half Tank in de praktijk
Optionele montagestukken
Het verschil tussen Mini Tank AC en Mini Tank AC Top is, Top versie wordt geleverd met: MINI TANK AC TOP is een hydraulische lineaire draaipoortmotor voor residentiële en licht professionele toepassingen. Dankzij zijn compacte constructie is hij geschikt voor uiteenlopende draaipoorten waarbij betrouwbaarheid, kracht en een duurzame hydraulische aandrijving centraal staan. De AC-uitvoering beschikt over hydraulische vergrendeling bij zowel openen als sluiten. Toepassingen De SEA Mini Tank is geschikt voor: max. vleugelgewicht aandrijving vanaf 2m
bijkomend
slot of grendel Voedingsspanning
max. openingshoek
vergrendeling openen + sluiten
Uitvoering Hydraulische vergrendeling
400kg
Hydraulische
tot 3m lengte
230V
110°
AC
MINI TANK is verkrijgbaar met verschillende hydraulische vergrendelingen:
AC
✓
Bij openen én sluiten SB Geen hydraulische vergrendeling SC Alleen bij sluiten SA Alleen bij openen Mini Tank en Half Tank in de praktijk
Optionele montagestukken
Technische gegevens – MINI TANK AC TOP 230V
Technische gegevens | Waarde |
|---|---|
| Voeding | 230 Vac (±5%) – 50/60 Hz |
| Opgenomen vermogen | 180 W |
| Stroomopname | 1 A |
| Slaglengte | 270 mm |
| Snelheid zuigerstang | 1,5 cm/s |
| Cycli per uur* | 40 |
| Maximale werkdruk | 30 bar |
| Bedrijfstemperatuur | -40 °C tot +60 °C |
| Thermische beveiliging | 130 °C |
| Maximale duwkracht | 300 daN |
| Condensator | 6,3 µF |
| Gewicht motor | 10 kg |
| Beschermingsgraad | IP55 |
| Maximale vleugellengte | 3 m |
| Openingshoek | 90° – 110° |

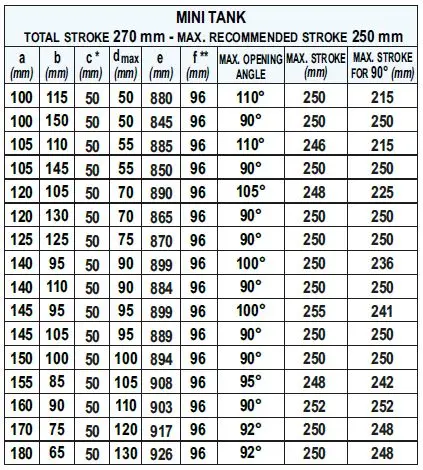

Montagepositie
Bepaal vóór montage de correcte positie van de bevestigingspunten ten opzichte van het draaipunt van de poort. De montagematen bepalen de geometrie, openingshoek en correcte werking van de aandrijving.
* Afhankelijk van de montagepositie en de gewenste openingshoek.
** Maat f is afhankelijk van de dikte van de poortvleugel.
Technische gegevens – MINI TANK AC TOP 230V
Technische gegevens | Waarde |
|---|---|
| Voeding | 230 Vac (±5%) – 50/60 Hz |
| Opgenomen vermogen | 180 W |
| Stroomopname | 1 A |
| Slaglengte | 270 mm |
| Snelheid zuigerstang | 1,5 cm/s |
| Cycli per uur* | 40 |
| Maximale werkdruk | 30 bar |
| Bedrijfstemperatuur | -40 °C tot +60 °C |
| Thermische beveiliging | 130 °C |
| Maximale duwkracht | 300 daN |
| Condensator | 6,3 µF |
| Gewicht motor | 10 kg |
| Beschermingsgraad | IP55 |
| Maximale vleugellengte | 3 m |
| Openingshoek | 90° – 110° |
Montagepositie
Bepaal vóór montage de correcte positie van de bevestigingspunten ten opzichte van het draaipunt van de poort. De montagematen bepalen de geometrie, openingshoek en correcte werking van de aandrijving.
* Afhankelijk van de montagepositie en de gewenste openingshoek.
** Maat f is afhankelijk van de dikte van de poortvleugel.
